智慧用电信号采集器  使用说明书

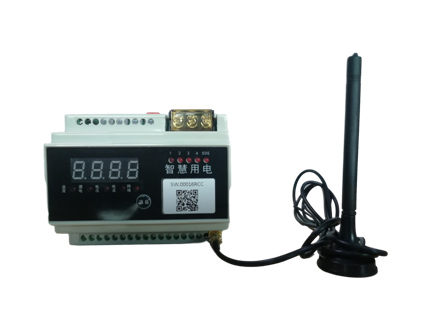

智慧用电信号采集器

使用说明书

信号采集器

智慧用电信号采集器

一、概述

智慧用电信号采集器是一种小型化智能采集器，它是智慧用电400V在线监测系统的重要组成部分。智慧用电信号采集器将所监测的配电箱电压、电流、剩余电流和温度等电气安全数据，运用物联网技术将数据传送到政府平台和微信小程序，从而更好的预防电气火灾事故的发生。

二、产品功能

2.1当采集器发生联网故障时，故障指示灯亮起并发出故障

声，当故障排除后，故障可自动解除；

2.2采集器内置无线传输模块传输，信号强；

2.3采集器将采集的各种电气数据实时传送到政府平台上和微信小程序；

2.4采集器采用全球独立编号(ID号)，查找用户更加便捷。

三、主要技术参数

3.1额定工作电压/频率：AC 220V/50Hz

3.2额定功率：<5W

智慧用电信号采集器

3.3报警参数：

电压设定值:242V（1～400V可调)

电流设定值:100A（1～999A可调)

剩余电流设定值:500mA(100～1500mA可调)

温度设定值:60℃(40～150℃可调)

3.4报警声响:70～110db

3.5使用环境：

  3.5.1温度环境:-10～80℃

3.5.2 相对温度:10%～95%

四、结构特征与工作原理4.1结构特征

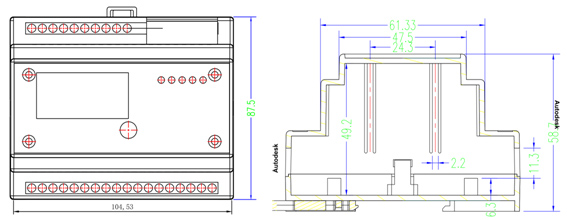

结构尺寸：（单位：mm）

智慧用电信号采集器

4.2工作原理

智慧用电信号采集器利用温度传感器、或者是剩余电流互感器等，借助于这种温度效应变化以及电磁感应的基本原理对电气设施里面的温度以及电流数值等进行收集，上传到政府平台以及通过微信小程序推送提醒的方式，可以按照上面所显示的具体信息，快速找到问题现场进行排查、整修。

4.2.1指示灯

消音指示灯:采集器消音时，该指示点亮。

报警指示灯:采集器报警，该指示灯点亮。

智慧用电信号采集器

联网指示灯:连接到监测平台，该指示灯常亮。

电压指示灯:采集器显示电压值，该指示灯点亮。

电流指示灯:采集器显示电流值，该指示灯点亮。

漏电指示灯:采集器显示剩余电流值，该指示灯点亮。

温度指示灯:采集器显示温度值时，该指示灯点亮。

通道指示灯（1、2、3、4） :采集器显示对应通道的值，对应通道指示灯点亮。

4.2.2按键功能

确定/消音：保存设定参数/消音

五、安装与布线

5.1安装说明

本产品可以用导轨式安装方法，安装须由专业人员进行安装并设置相关参数，确保本产品能够正常工作。

智慧用电信号采集器

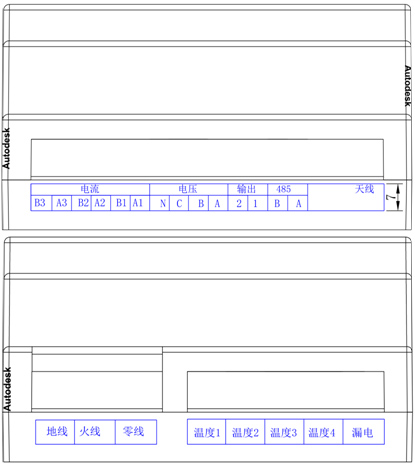

电源输入端口：市电AC220V。

电压检测端口：连接电压信号线。

电流检测端口：连接电流传感器。

漏电检测端口：连接剩余电流传感器。

智慧用电信号采集器

温度检测端口：连接温度传感器。

天线端口：外接天线。

六、使用及操作

6.1产品安装调试步骤

  6.1.1连接好电源线与其他连接线，打开电源开关；

  6.1.2运行指示灯闪烁，故障指示灯点亮，10s-60s后，故障指示灯灭，联网指示灯点亮。

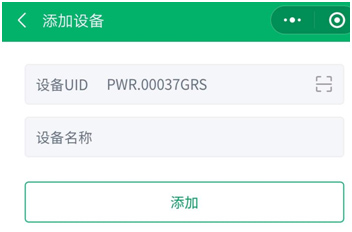

6.2微信小程序使用方法

   6.2.1使用微信扫一扫扫描设备身上的二维码

   6.2.2修改设备名称，点击“添加”即可

七、故障及维修

智慧用电信号采集器

7.1若采集器未检测到剩余电流值、电流值，重新接线后若还未检测到剩余电流值、电流值，更换剩余电流传感器或电流传感器再操作；

7.2若采集器未能连接到服务器，重新插好天线后若还未能连接到服务器，更换无线传输装置后再操作。

八、维护及保养

8.1每月至少进行一次自检，确保采集器（显示器、指示灯、按钮、蜂鸣器）正常工作。

8.2本产品严禁在超出额定工作环境中使用。

8.3严禁私自拆卸，因私自拆卸造成采集器故障，本公司概不负责。

九、搬运及储存

  设备运输、搬运、储存均需在包装状态下进行。装卸过程要轻拿轻放，防止碰撞损坏。存储环境应保持通风、干燥，切记露天存放。
